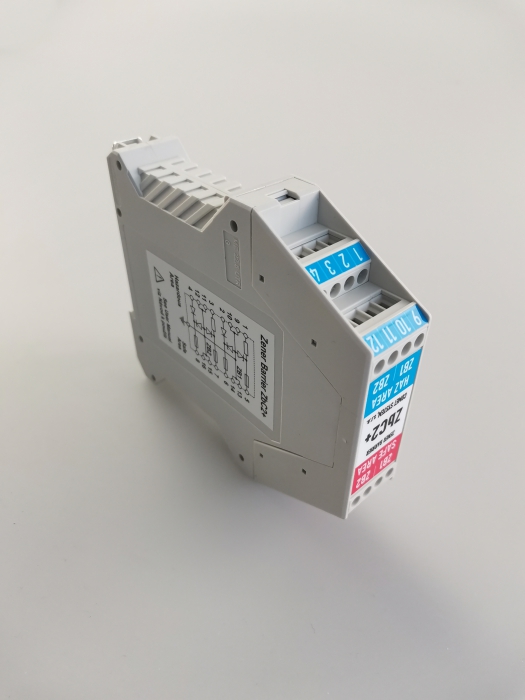

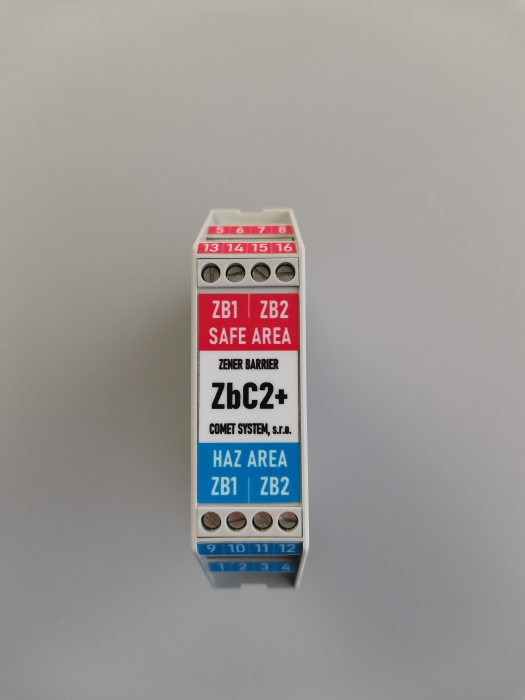

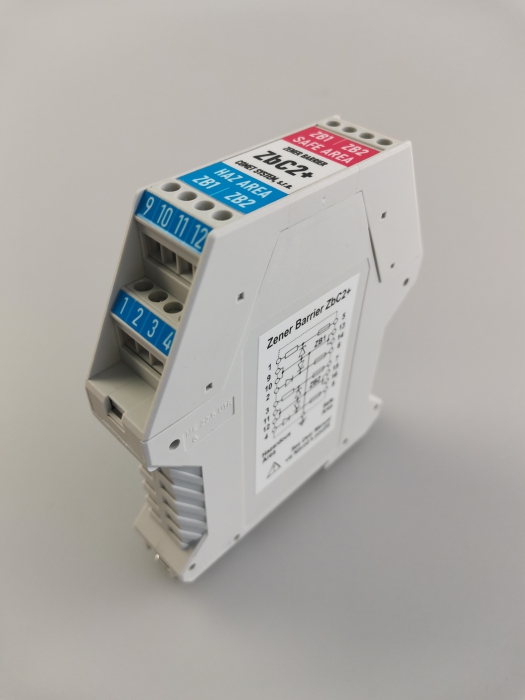

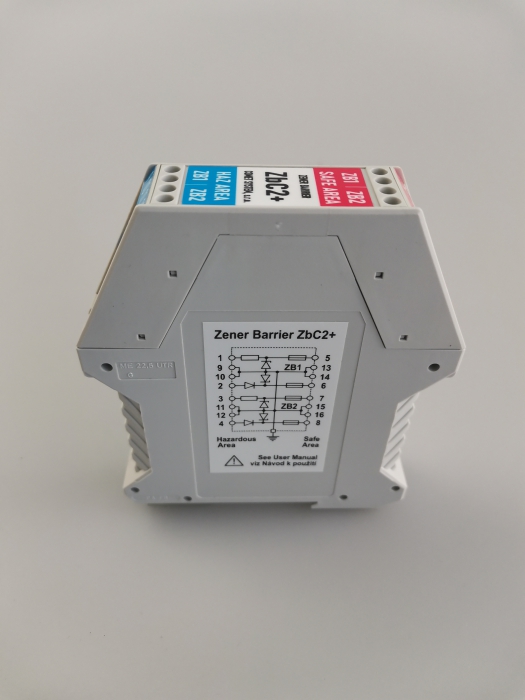

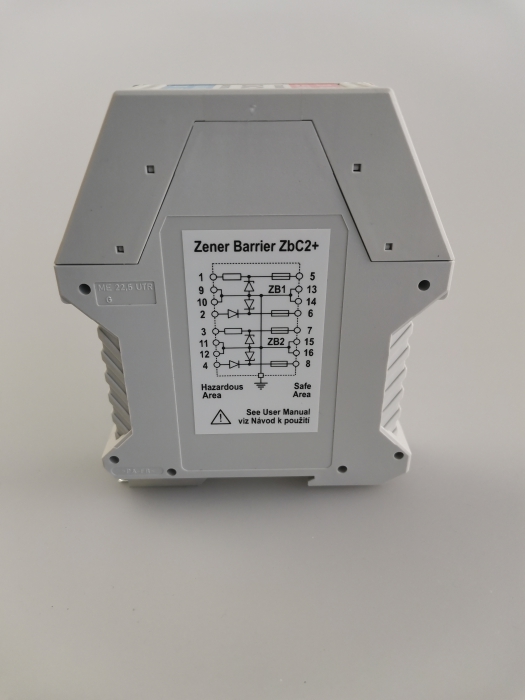

Zenerova bariéra ZbC2+
Zenerova bariéra ZbC2+ je certifikovaným iskrovo bezpečným rozhraním. Slúži na pripojenie certifikovaného iskrovo bezpečného prístroja umiestneného v prostredí s nebezpečenstvom výbuchu k necertifikovanému zariadeniu, ktoré je v prostredí bez nebezpečenstva výbuchu.
Zenerova bariéra obmedzuje množstvo energie prenášanej do prostredia s nebezpečenstvom výbuchu na úroveň, ktorá nie je schopná zapáliť výbušnú atmosféru. Zenerova bariéra ZbC2+ obsahuje v spoločnom puzdre dve rovnaké bariéry so spätnou diódou a je určená na montáž na DIN lištu v prostredí bez nebezpečenstva výbuchu.
-
kódZbC2+
-
Záruka3 rokov
Technické údaje
Meraná hodnota
Teplota
Relatívna vlhkosť
TYP BARIÉRY A VYHOTOVENIE
Dve rovnaké Zenerove bariéry ZB1 a ZB2 v spoločnom puzdre
Pre kladné plávajúce signály so spätnou diódou
ELEKTRICKÁ ŠPECIFIKÁCIA
Nominálny odpor Ro
310 Ω
Menovitá hodnota poistky
40 mA
Sériový odpor
Rs1 = max. 355 Ω medzi svorkami 1,5 a svorkami 3,7
Rs2 = max. 42 Ω medzi svorkami 2,6 a svorkami 4,8
Rs2 = max. 42 Ω medzi svorkami 2,6 a svorkami 4,8
Úbytok napätia na spätnej dióde
Ud = 0,8V
Pracovné napätie (svorky SAFE)
max 26 V pri zvodovom prúde menšom ako 10 uA
HLAVNÉ TECHNICKÉ ÚDAJE
Rozsah prevádzkovej teploty
-20 až +60 °C
Rozmery
22,5 x 114 x 100 mm
Hmotnosť
125 g
Záruka
3 roky
ÚDAJE PRE POUŽITIE V PROSTREDÍ S NEBEZPEČENSTVOM VÝBUCHU
Zhoda so smernicou
2014/34/EU (NV 116/2016 Sb.)
Zhoda s normou
ČSN EN IEC 60079-0:2018, ČSN EN 60079-11:2012
Certifikát o preskúšaní typu
FTZÚ 22 ATEX 0018X
Identifikačné označenie
EX ll (3)G [Ex ic Gc] IIC
Napätie Uo
29,4 V
Prúd Io
96 mA
Odpor Ro
min. 306 Ω
Kapacita Co + indukčnosť Lo
120 nF + 2 mH alebo 60 nF + 4 mH
Maximálne napätie na svorkách SAFE
250 V
